Z-Trak™ LP2C 4K는 인라인 3D 측정 및 검사 응용 분야를 대상으로 설계되었습니다. 프로파일당 4,096개의 샘플을 통해 더 엄격한 허용오차 내에서 부품을 정밀하게 측정하고 검사할 수 있으며, 보다 더 작은 결함도 식별할 수 있습니다. 유지보수가 필요 없고 교정이 완료 된 상태에서 출고 되며, 고속 스캔 기능과 사용이 간편한 소프트웨어 도구를 결합하여 높이, 폭, 길이에 대한 정밀한 측정을 제공합니다.
Z-Trak LP2C 4K 모델은 최대 650mm의 측정 범위를 지원하며, FOV는 최대 1200mm에 달합니다. Red 및 Blue 파장 대의 레이저를 사용하여 다양한 종류의 표면과 소재에 대해 안정적인 측정이 가능합니다
Z-Trak LP2C는 프로파일을 향상시키기 위한 인라인 처리 기능을 탑재하고 있습니다. 또한, 상위 알고리즘이 불필요한 반사를 제거할 수 있도록 추가 메타데이터를 생성할 수 있습니다. 더 깨끗한 3D 스캔은 보다 정확하고 신뢰할 수 있는 결과를 제공합니다.
360° 시야 확보, 두께 측정, 검사영역 확장 등 고급 3D 검사 응용을 위해서는 여러 개의 프로파일 센서를 조합하는 것이 필요합니다. 직관적인 설정 도구인 Z-Expert는 여러 Z-Trak 센서의 데이터를 **통합 측정 공간(UMS, Unified Measurement Space)**이라는 공통 좌표계로 변환해줍니다. 변환된 3D 데이터는 3D Point-Cloud, Mesh, 또는 Range map 이미지로 시각화 할 수 있으며, 이 데이터를 기반으로 원하는 각도에서 프로파일을 추출하여 추가 측정 및 분석이 가능합니다.
Z-Trak™ 3D Apps Studio는 인라인 3D 머신 비전 응용을 위해 개발된 소프트웨어 도구 모음입니다. Teledyne DALSA의 Z-Trak Laser Profiler 제품군과 함께 작동하도록 설계되어, 생산 라인에서의 3D 측정 및 검사 작업을 간편하게 수행할 수 있습니다. 다양한 표면 유형, 크기, 기하학적 특성을 가진 물체의 3D 스캔을 처리할 수 있습니다.

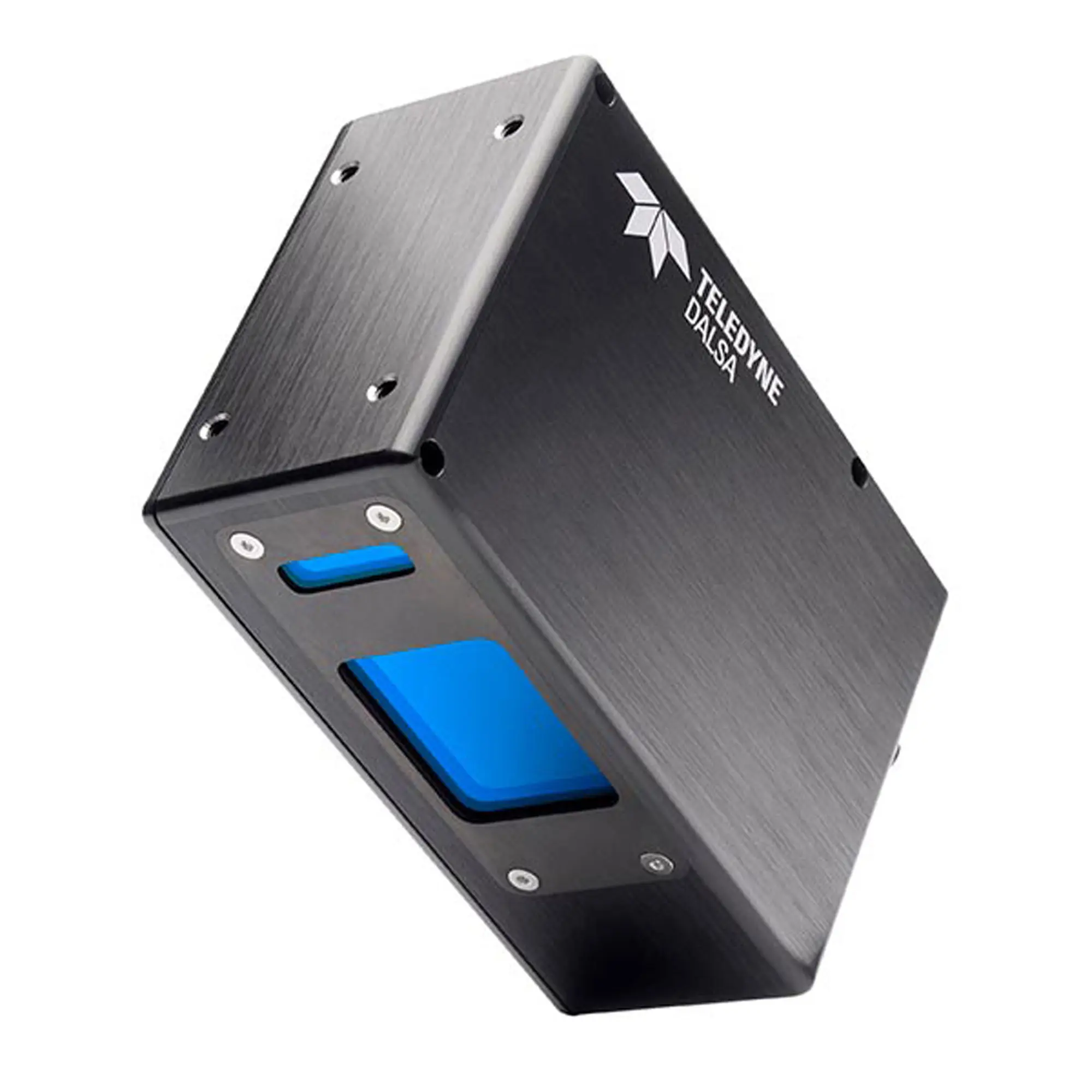

| Part Number | LP2C 4K0-0015 |
| Point | 4096 |
| Z Range | 15 mm |
| Z Resolution | 1 ~ 2 μm |
| X Resolution | 7 ~ 8.5 μm |
| FOV | 24.7 ~ 30 mm |
| Profile Rate | 5000 Profiles/sec |
| WD | 32.7 mm |
| Linearity | <0.04% |
| Laser Option | Blue405 |
| Maker | Teledyne Dalsa |
| Series | Ztrak LP2C 4K |
