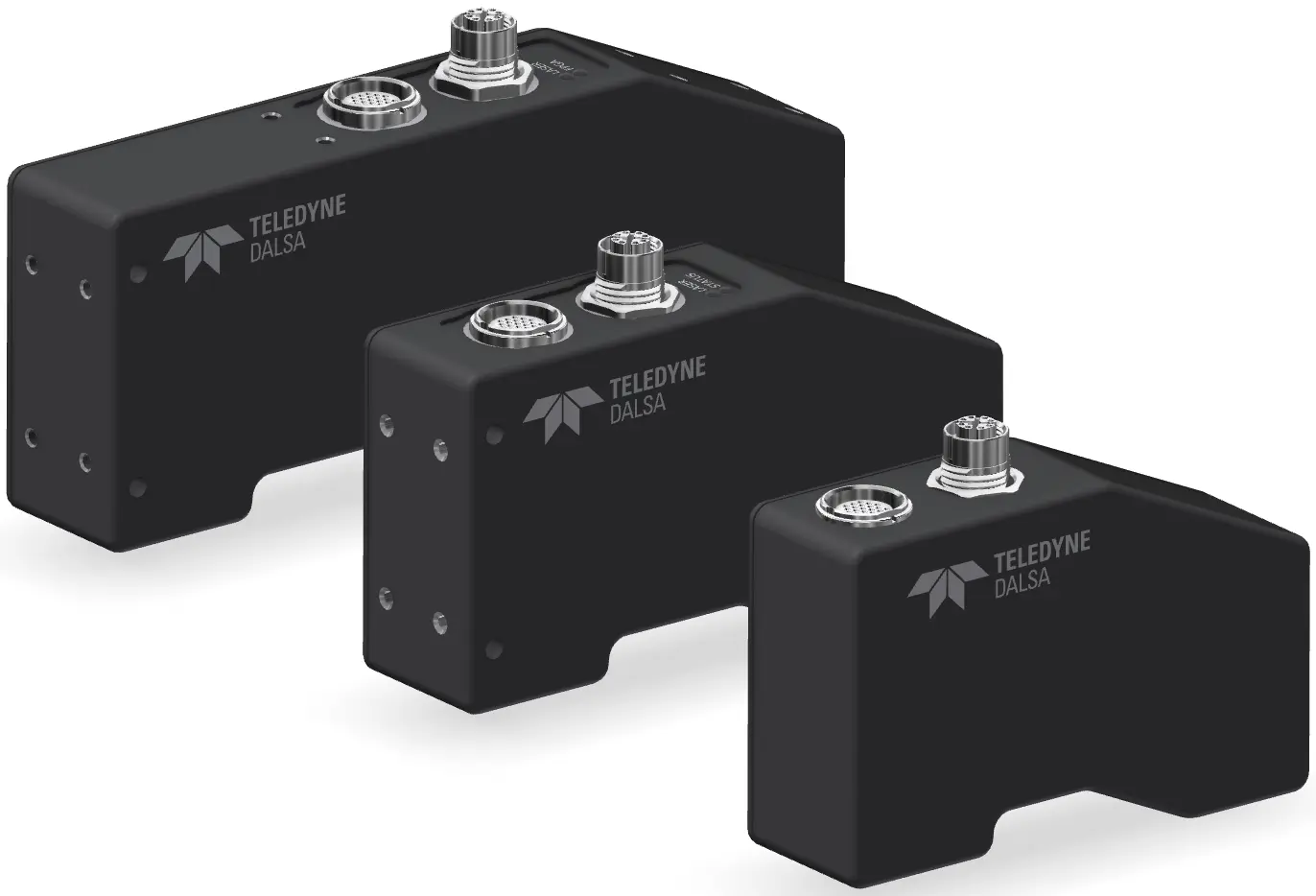

Z-Trak은 레이저 삼각 측량을 사용하여 고해상도 실시간 높이 측정을 제공하는 3D 프로파일 센서 시리즈입니다. 이 경량 IP67 등급 프로파일 센서는 자동차, 전자, 반도체 및 공장 자동화 분야의 인라인 측정, 검사, 식별 및 안내 애플리케이션에 이상적입니다. Z-Trak 시리즈는 다양한 작동 조건에서도 안정적이고 반복 가능한 결과를 제공합니다. Z-Trak 모델은 폭 8.5mm부터 1520mm, 높이 10mm부터 1000mm까지의 물체를 측정할 수 있습니다. 모든 Z-Trak 모델은 공장에서 교정되며, 표면 반사율에 맞춰 다양한 레이저 옵션을 선택할 수 있습니다. Z-Trak 시리즈는 균일한 측정 결과를 위한 실시간 레이저 라인 최적화, 일반 기가비트 네트워크 라우터를 사용한 다중 센서 동기화, 그리고 설정 및 구성을 간소화하는 PoE(Power-Over-Ethernet) 기능을 제공합니다. Z-Trak 시리즈는 현장에서 검증된 Teledyne DALSA의 소프트웨어 패키지(Sapera LT, Sapera Processing, Sherlock 8 3D)와 함께 제공되며, 추가 비용 없이 사용할 수 있습니다. 또한, Z-Trak 센서는 GenICam® 또는 자체 인터페이스를 사용하는 타사 소프트웨어 패키지와도 호환됩니다 .
모든 Z-Trak 모델은 공장에서 교정되었으며 FIR 피크 검출기, 최적화된 광학 설계, 통합 시간을 최적화하는 적응형 레이저 제어, 현장에서 검증된 소프트웨어 라이브러리 등 강력한 기능이 많이 포함되어 있습니다. 결과적으로, 총소유비용(TCO)이 낮은 고정밀, 고해상도 3D 레이저 프로파일러를 얻을 수 있었습니다.

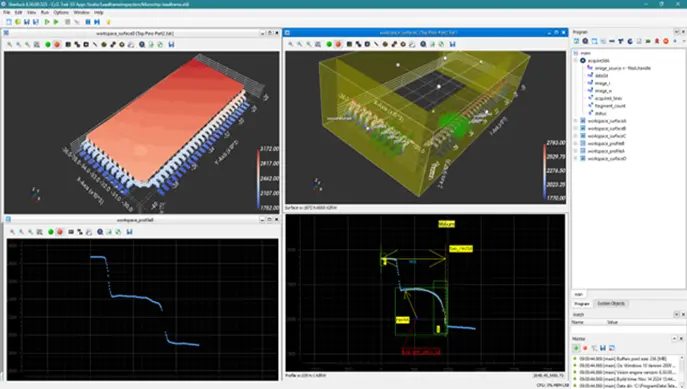

Z-Trak™ 3D Apps Studio는 인라인 3D 머신 비전 응용을 위해 개발된 소프트웨어 도구 모음입니다. Teledyne DALSA의 Z-Trak Laser Profiler 제품군과 함께 작동하도록 설계되어, 생산 라인에서의 3D 측정 및 검사 작업을 간편하게 수행할 수 있습니다. 다양한 표면 유형, 크기, 기하학적 특성을 가진 물체의 3D 스캔을 처리할 수 있습니다.
| Part Number | Z-Trak LP1-1060 |
| Point | 1024 |
| Z Range | 60 mm |
| Z Resolution | 15 ~ 35 μm |
| X Resolution | 26 ~ 40 μm |
| FOV | 25.7 ~ 39 mm |
| Profile Rate | 210 Profiles/sec |
| WD | 66 mm |
| Linearity | <0.02% |
| Laser Option | Blue405 |
| Maker | Teledyne Dalsa |
| Series | Ztrak LP1 |
